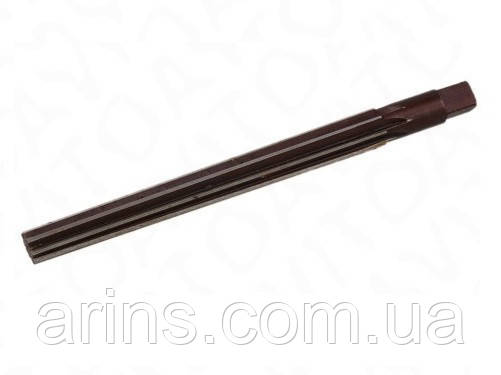

Розвертка ручна конічна 8 мм 1:50
100 ₴
- Готово до відправки
- +380 (67) 729-70-46инструмент
- +380 (68) 805-06-62Анна Текстиль,Viber
- +380 (93) 582-30-20Анна Текстиль
Конічні розгортки працюють у важчих умовах, ніж циліндричні: тоді як циліндричні розгортки знімають незначний припуск невеликими різальними крайками, конічні розгортки ріжуть усією довжиною їхніх різальних крайок, розташованих на утвореної конуса. Тому під час роботи конічними розвертками застосовують подавання та швидкості різання менше, ніж під час роботи циліндричними розвертками.
Конусність 1: 50 мають установлювальні штифти, що застосовуються за потреби додаткового скріплення двох деталей зафіксованих нарізним з'єднанням, щоб вони не могли переміщатися одна відносно іншої. Установлювальні штифти вставляються в отвори, просвердлені та розгорнуті одночасно в обох деталях, після їх збирання. Конусність 1:50 відповідає куту ухилу 0°34 ⁇
Під час оброблення отворів конічними розвертками подавання виробляють вручну, обертаючи маховик задньої бабки. Необхідно стежити за тим, щоб піноль задньої бабки переміщалася рівномірно.
Подачі під час розгортання сталі 0,1-0,2 мм/об, під час розгортання чавуну 0,2-0,4 мм/об.
Швидкість різання під час розгортання конічних отворів розгортками зі швидкорізальної сталі 6-10 м/хв.
Для полегшення роботи конічних розверток і отримання чистої та гладкої поверхні треба застосовувати охолодження. Під час оброблення сталі та чавуну застосовують емульсію або сульфофрезол.
| Конусність | Кутова конусна | Ухил конуса |
|---|---|---|
| 1:200 | 0° 17’ 12” | 0° 8’ 36” |
| 1:100 | 0° 34’ 23” | 0° 17’ 11” |
| 1:50 | 1° 8’ 45” | 0° 34’ 23” |
| 1:30 | 1° 54’ 35” | 0° 57’ 17” |
| 1:20 | 2° 51’ 51” | 1° 25’ 56” |
| 1:15 | 3° 49’ 6” | 1° 54’ 33” |
| 1:12 | 4° 46’ 19” | 2° 23’ 9” |
| 1:10 | 5° 43’ 29” | 2° 51’ 45” |
| 1:8 | 7° 9’ 10” | 3° 34’ 35” |
| 1:7 | 8° 10’ 16” | 4° 5’ 8” |
| 1:5 | 11° 25’ 16” | 5° 42’ 38” |
| 1:4 | 14° 15’ 0” | 7° 7’ 30” |
| 1:3 | 18° 55’ 29” | 9° 27’ 44” |
| 1:1,866 | 30° | 15° |
| 1:1,207 | 45° | 22° 30’ |
| 1:0,866 | 60° | 30° |
| 1:0,652 | 75° | 37° 30’ |
| 1:0,500 | 90° | 45° |
| 1:0,289 | 120° | 60° |
| Основні атрибути | |
|---|---|
| Виробник | Вінницький інструментальний завод |
| Країна виробник | Україна |
| Діаметр | 8 мм |
| Основні | |
| Тип | Розгортка |
- Ціна: 100 ₴
