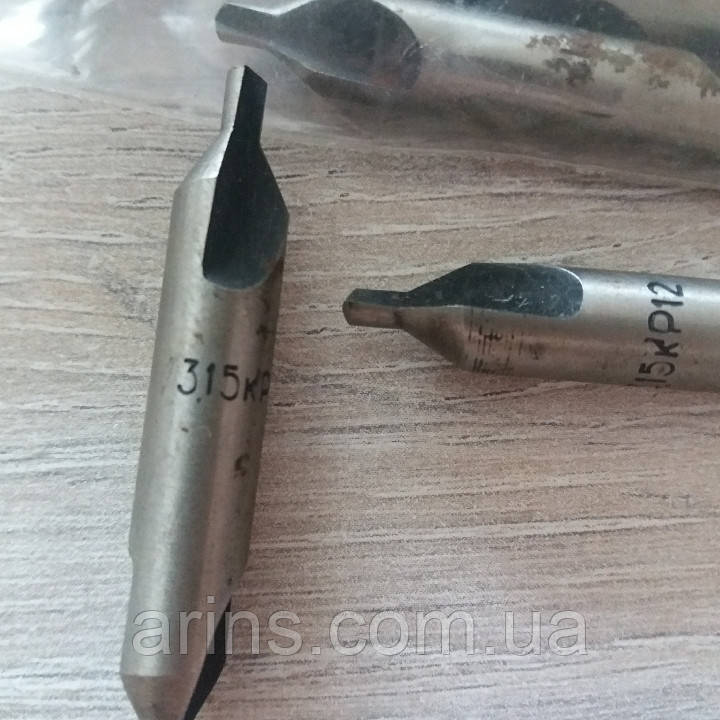

Свердло центрувальне 3.15 р12 СРСР ГОСТ 14952-75

Свердла центрувальні ГОСТ 14952-75, застосовуються для свердління центрувальних отворів у деталях.

Центрувальні свердла являють собою короткі двосторонні свердла з товстим хвостовиком. Таке свердло має високу жорсткість, що запобігає кожному вигину під час засвердлювання, і дає змогу прикласти до нього високе початкове зусилля. У момент засвердлювання утворюється отвір невеликого діаметра, який потім розширюється різальними крайками конічної частини свердла. Після засвердлювання отвір, що залишився від тонкої частини центрувального свердла, поглиблюється спіральним свердлом потрібного діаметра.

d D L I mm mm mm mm 2317-0001 1,00 3,15 33,5 1,9 2317-0003 1,60 4,00 37,5 2,8 2317-0004 2,00 5,0 42,0 3,3 2317-0005 2,50 6,3 47,0 4,1 2317-0006 3,15 8,0 52,0 4,9 2317-0007 4,00 10,0 59,0 6,2 2317-0008 5,00 12,5 66,0 7,5 2317-0009 6,30 16,0 74,0 9,2 2317-0010 8,00 20,0 83,0 11,5 2317-0011 10,00 25,0 103,0 14,2

Свердла для центрувальних отворів 60° Без запобіжного конуса тип В

Позначення за ГОСТ d D D1 L I мм мм мм мм мм 2317-0012 1,00 4,0 2,12 37,5 1,9 2317-0014 1,60 6,3 3,35 47,0 2,8 2317-0015 2,00 8,0 4,25 52,5 3,3 2317-0016 2,50 10,0 5,30 59,0 4,1 2317-0017 3,15 11,2 6,70 63,0 4,9 2317-0018 4,00 14,0 8,50 70,0 6,2 2317-0020 6,30 20,0 13,2 83,0 9,2 2317-0043 8,00 25,0 17,0 103,0 11,5 2317-0044 10,00 31,5 21,2 128,0 14,2
