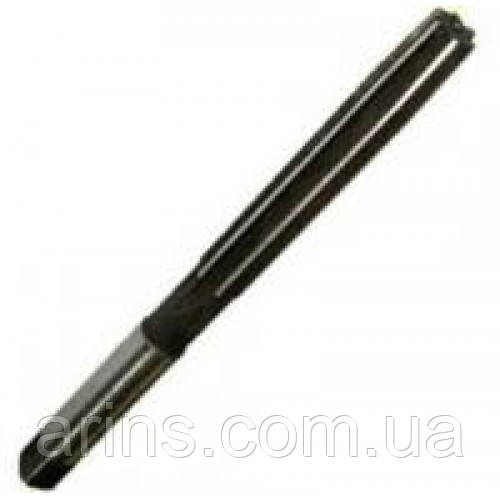

Розвертка ручна 5.0 мм ГОСТ 7722-77

Розвертка ручна циліндрична ГОСТ 7722-77.

Розвертка — це багатозубий інструмент, який, подібно до свердла тазенкера в процесі оброблення, обертає навколо своєї осі (головний рух) і поступально переміщається вздовж осі, здійснюючи рух подавання.

Розвертка ручна слюсарна — призначена для чистової обробки отворів вручну за допомогою воротка, для отримання точних отворів. Застосовуються після попередньої обробки отворів свердлом, розтичним різцем,зенкером. Конструктивно хвостовик розгортки має форму квадрата. Стружкові канавки можуть мати пряму або гвинтову форму.

Циліндрична розкрутка складається з робочої частини, шейки та хвостовика (рис.72). Призначення шейки та хвостовика в розверток таке саме, як у свердел ізенкерів.

Робоча частина містить різальну та калібрувальну частини та напрямний конус, який слугує для запобігання пошкодженням і полегшення потрапляння розгортки в отвір.

Різальна (забірна) частина розгортки являє собою конус, на поверхні якого утворені зубці.

Калібрувальна частина складається з циліндричної ділянки та ділянки зі зворотною конусністю. Передні та задні поверхні зубців розгортки як на різальній частині, так і на частини, що калібрується, виконуються плоскими.

Передній кут ГАММА розгорток зазвичай приймається рівним нулю, оскільки розвертка працює в зоні малих товщин зрізаного шару, характер протікання процесу різання залежить головно не від переднього кута, а від радіуса заокруглення різальної крайки. На чорнових розкрутках і під час оброблення в'язких матеріалів передній кут становить 5-10°. Задні кути в розгорток коливаються в межах 4-8°.
